Indicado para proteção de equipamentos conectados à rede de sinal, com finalidade de minimizar a queima, provocada por sobretensões e transientes de descargas atmosféricas (Raios) ou induções e chaveamentos da rede de energia, aplicação em quadros dedicados ou no interior do gabinete do equipamento.
A proteção é feita incorporando um estágio supressor para limitar os picos e transientes de tensão, sem correntes subsequente, fornecendo ao equipamento protegido uma tensão com níveis suportados pelo equipamento.
Características Elétricas

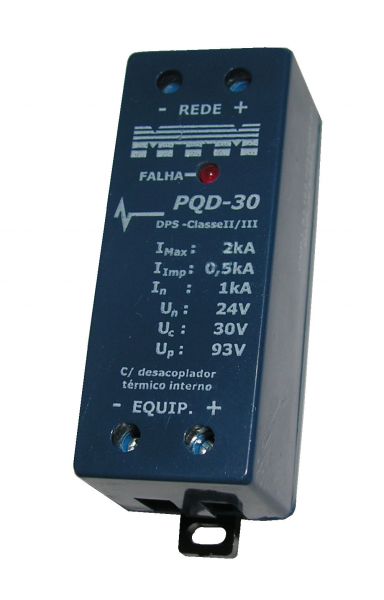

Código: PQD-30
Tensão nominal AC fase/terra: 24V
Tensão DC: 38V
Tensão nominal máxima - Uc: 30V
Tensão de referência a 1mAcc: 47Vcc
Imax. - corrente máxima 8/20µs , 01 pulso 2kA
In - corrente nominal de descarga 8/20µs (15 aplicações) 700A
Tensão residual Máxima a 20A 93V
Nível de proteção UP 150V
Energia máxima com onda 10/1.000µs 26J
Tempo de resposta - Conjunto < 25ns
Características Mecânicas
Caixa: ABS-V0 (anti-chama)
Montagem: Fixação no quadro por trilho DIN
Dimensões: 55X40X30 mm
A garantia de performance de nossos produtos está associada a aplicação de componentes EPCOS empresa do grupo Siemens & Matsushita.
Procure-nos para saber mais a respeito sobre este segmento de PROTEÇÃO ELÉTRICA e descubra o que é mito, o que é real e até aonde as normas brasileiras exigem.
