Projetado para proteção de quadros de energia ou de equipamentos de telefonia fixa ou móvel, centrais PABX, estações retransmissoras de microondas, No-breaks, centros de processamento de dados (CPDs), centrais de sistemas de vigilância eletrônica, equipamentos de automação industrial, transmissoras de rádio e televisão, transmissores UHF/VHF, instalações industriais, comerciais e residenciais, contra sobretensões e transientes provocados por descargas atmosféricas ou induções da rede de energia.

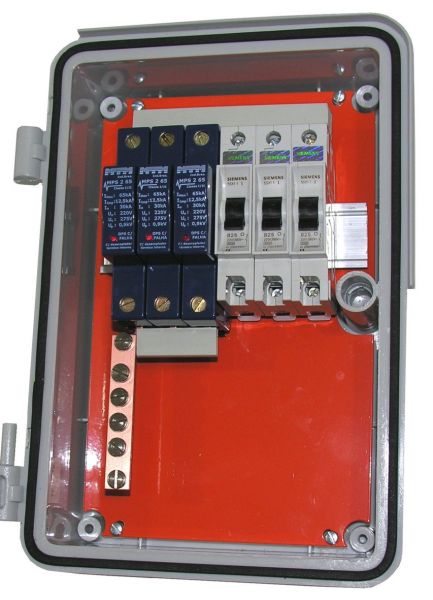

O protetor tipo PQG é um pára-raio de baixa tensão e alta capacidade, sem “gap”, com varistores a óxido metálico, proteção térmica e sinalização de falha por led de cor vermelha, oferecendo alta capacidade de corrente, baixa tensão residual e tempo de respostas rápido.
Características Elétricas
Código do produto PQG-2N-50/1
Proteção de sobrecorrente (destacar no pedido de compra o valor necessário) 16, 32 e 63 A
Modos de proteção Fase/terra
Número de fases 3
Proteção de neutro Não
Tensão nominal AC fase/terra - Un 220/380V
Tensão DC 350V
Tensão nominal máxima - Uc 275V
Tensão de referência a 1mAcc 430Vcc
Imax. Módulo- corrente máxima 8/20µs , 01 pulso 50kA
In – Módulo - corrente nominal de descarga 8/20µs (15 aplicações) 25kA
Corrente de teste de raios Iimp (I/B-10/350µs) 15kA
Tensão residual Máxima a 500A (clamping) 710V
Nível de proteção Up 1,2kV
Capacidade energética máxima do conjunto, com onda 10/1.000µs 3.000 J
Tempo de resposta < 25ns
Final de vida Circuito aberto
Sinalização de falha Led aceso (vermelho)
Proteção contra curto circuito Pastilha térmica
