PQG-3N-150

Classe I = 20kA (10/350µs)
Classe II = 50kA (8/20µs)
Projetado para proteção de equipamentos de telefonia fixa ou móvel, centrais PABX, estações retransmissoras de microondas, centros de processamento de dados (CPDs), centrais de sistemas de vigilância eletrônica, equipamentos de automação industrial, transmissoras de rádio e televisão, transmissores UHF/VHF, No-breaks de grande porte, instalações industriais, comerciais e residenciais, contra sobretensões e transientes provocados por descargas atmosféricas ou induções da rede de energia.

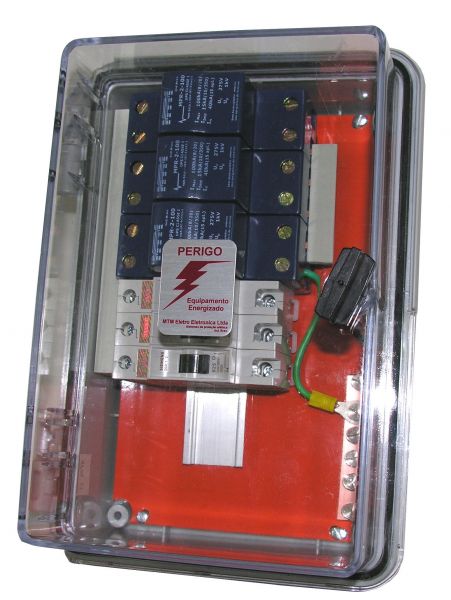

As caixas de proteção PQG-3N-100 são equipadas com 3 módulos de proteção do tipo MPR-2-100(p/ redes 220 ou 380) ou MPR-4-100 (p/ redes 380 ou 440V) compostos com varistores a óxido metálico, proteção térmica e sinalização de falha por led de cor vermelha, oferecendo alta capacidade de corrente, baixa tensão residual e tempo de respostas rápido.

Características Elétricas por fase protegida
Código do produto PQG-3N–100/2 PQG-3N–100/4
Quantidade de fases 4
Tensão nominal AC fase/terra - Un 220V 277/400V
Tensão DC 350V 585V
Tensão nominal máxima - Uc 275V 440V
Tensão de referência a 1mAcc 430Vcc 715Vcc
Imax. - corrente máxima 8/20µs , 01 pulso 150kA
In - corrente nominal de descarga 8/20µs
(15 aplicações) 50kA
Corrente de descarga 8/20µs (100 aplicações) 25kA
Corrente de descarga 8/20µs(1.000 aplicações) 10KA
Corrente de teste de raios Iimp (I/B-10/350µs) 15kA
Tensão residual Máxima a 130A 710V 1.180V
Nível de proteção Up 1,2kV 1,6kV
Energia máxima com onda 10/1.000µs 1,3J 2,0J
Capacidade energética do conjunto 2.580J 4.740J
Tempo de resposta - Varistor (Dados do Fabricante) < 25ns
Tempo de resposta < 30ns

Final de vida Circuito aberto
Corrente máxima do dispositivo de proteção externo de sobrecorrente conforme IEC. (Desacoplador) 325 A
Resistência a curto-circuito com dispositivo de proteção externa no valor máximo da sobrecorrente admitida 25 kA
Desacoplador externo de sobrecorrente Obrigatório de 63 A
Normas de testes NBR IEC – 61643-1
Proteção contra curto circuito Pastilha térmica

A garantia de performance de nossos produtos está associada a aplicação de componentes EPCOS empresa da fusão Siemens & Matsushita. Imax = 150kA
In= 50kA
Up= 1,2kV
Ures=1,3kV Imax = 50kA
In= 25kA
Up= 1,6kV
Ures=2,0V

Características Mecânicas
Caixa e módulos Policarbonato anti-chama
Montagem Trilho norma DIN EM 50022 35mm
Dimensões
155X340X260 mm

Montagem:
Em paralelo a montante ou a jussante da proteção principal de corrente.
Dados de conexão Rígido - Sólido Flexível - Cabinho
Bitola = mm² 2,5 a 25 2,5 a 16
Condutores de conexão (recomendado): de 4 a 10mm² e comprimento máximo de 400mm
