Projetado para proteção de quadros de energia ou de equipamentos de telefonia fixa ou móvel, centrais PABX, estações retransmissoras de microondas, centros de processamento de dados (CPDs), centrais de sistemas de vigilância eletrônica, equipamentos de automação industrial, transmissoras de rádio e televisão, transmissores UHF/VHF, instalações industriais, comerciais e residenciais, contra sobretensões e transientes provocados por descargas atmosféricas ou induções da rede de energia.

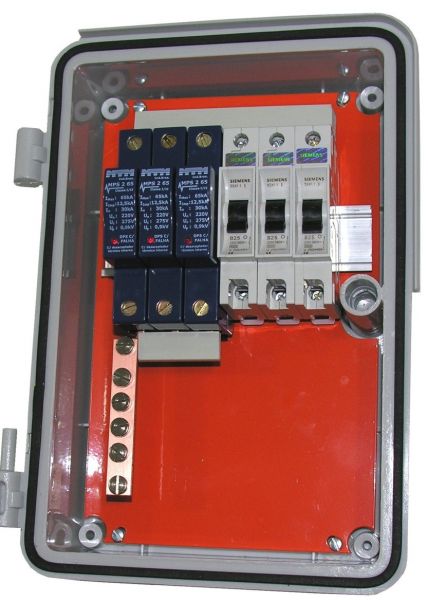

O protetor tipo PQG é um pára-raio de baixa tensão e alta capacidade, sem “gap”, com varistores a óxido metálico, proteção térmica e sinalização de falha por led de cor vermelha, oferecendo alta capacidade de corrente, baixa tensão residual e tempo de respostas rápido.
Nota: sem temporizador.
Características Elétricas
Código do produto PQG-3N/65
Modos de proteção Fase/Fase, Fase/Neutro, Fase/terra, Neutro/Terra
Número de fases 3
Proteção de neutro SIM
Tensão nominal AC fase/terra - Un 220/380V
Tensão DC 350V
Tensão nominal máxima - Uc 275V

Tensão de referência a 1mAcc 430Vcc
Imax. Conjunto- corrente máxima 8/20µs , 01 pulso 200kA
Imax. Módulo- corrente máxima 8/20µs , 01 pulso 65kA
In – Módulo - corrente nominal de descarga 8/20µs (15 aplicações) 30kA
Corrente de teste de raios Iimp (I/B-10/350µs) 20kA
Tensão residual Máxima a 500A (clamping) 710V
Nível de proteção Up 1,2kV
Capacidade energética máxima do conjunto, com onda 10/1.000µs 15.000 J
Tempo de resposta - Varistor (Dados do Fabricante) < 25ns
Tempo de resposta < 30ns
Final de vida Circuito aberto
Sinalização de falha Led aceso (vermelho)
Proteção contra curto circuito Pastilha térmica

A garantia de performance de nossos produtos está associada a aplicação de componentes EPCOS empresa da fusão Siemens & Matsushita.

Características Mecânicas
Caixa e módulos Policarbonato
Montagem Trilho norma DIN EM 50022 35mm
Dimensões
